Цилиндро поршневая группа ( ЦПГ ) 163FML (CG200-A) d=63.5

Цилиндро-поршневая группа (ЦПГ) модели 163FML (CG200-A) представляет собой ключевой узел четырехтактного одноцилиндрового двигателя внутреннего сгорания воздушного охлаждения, предназначенный для обеспечения процесса сгорания топлива, преобразования энергии в механическую работу и поддержания герметичности камеры сгорания. Эта группа разработана для двигателей рабочим объемом около 200 см³ (точный объем рассчитывается по формуле V = πr²h, где r — радиус цилиндра, h — ход поршня) и характеризуется диаметром цилиндра 63,5 мм. Она совместима с аналогичными моделями, такими как 164FML, и часто используется в бюджетной мототехнике китайского производства, включая клоны двигателей типа Honda CG.

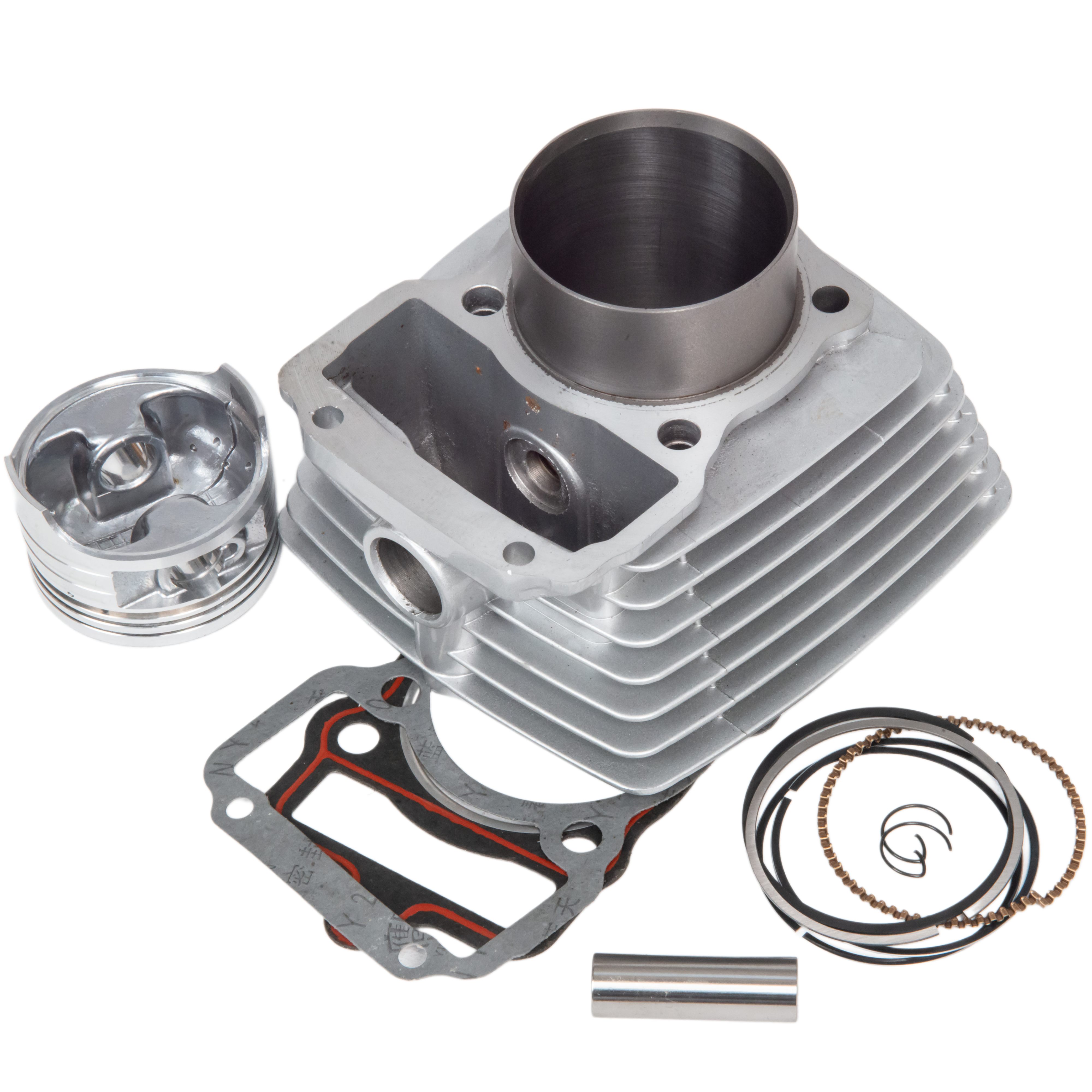

Основные компоненты и конструктивные особенности:

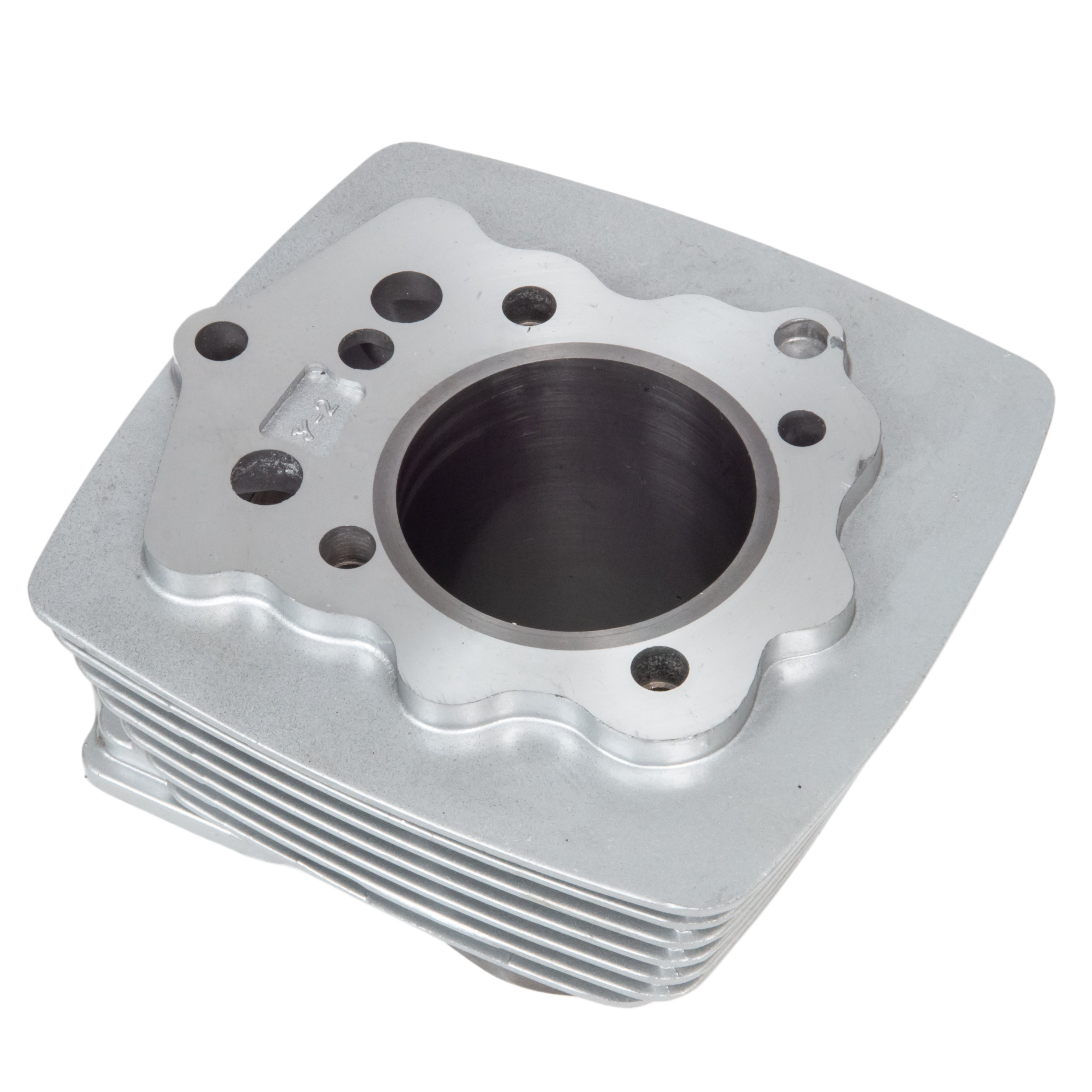

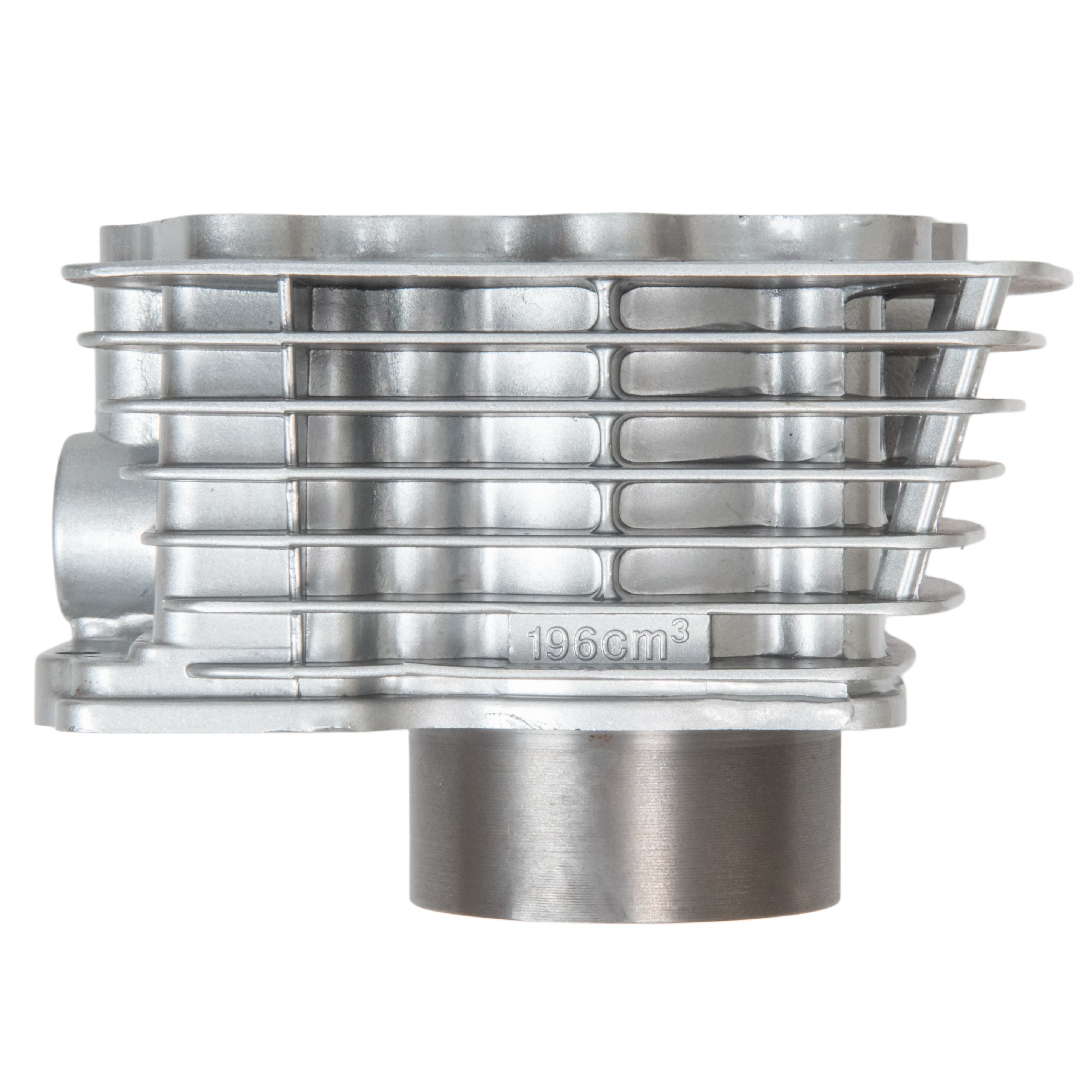

Цилиндр: Изготовлен из высокопрочного алюминиевого сплава с чугунной гильзой или без (в зависимости от производителя), обеспечивающей износостойкость и эффективный отвод тепла. Внутренний диаметр — 63,5 мм, что соответствует стандарту для двигателей CG200. Поверхность цилиндра хонингована для оптимального прилегания поршневых колец и снижения трения. Высота цилиндра варьируется в пределах 87–90 мм (стандартные размеры: 87,65 мм по внешнему контуру).
Поршень: Литой из алюминиевого сплава (часто с добавлением кремния для термостойкости), с плоской или слегка выпуклой головкой для оптимизации сжатия. Диаметр — 63,5 мм, высота поршня — около 76 мм (стандарт h=76). Оснащен канавками для поршневых колец и отверстием для поршневого пальца диаметром 15 мм (p=15). Конструкция поршня учитывает термическое расширение, с зазором 0,03–0,06 мм для предотвращения заклинивания.
Поршневые кольца: Комплект включает 2–3 компрессионных кольца (для герметизации камеры сгорания) и 1–2 маслосъемных кольца (для контроля расхода масла). Кольца изготовлены из чугуна или стали с хромовым покрытием, с зазорами в замках 0,2–0,4 мм. Обеспечивают степень сжатия около 9:1–10:1, что типично для бензиновых двигателей данной мощности (до 14–16 л.с.).
Поршневой палец: Полый или цельный стальной палец диаметром 15 мм и длиной около 66 мм, фиксируемый стопорными кольцами. Обеспечивает шарнирное соединение поршня с шатуном.
Дополнительные элементы: В комплект часто входят уплотнительные прокладки, стопорные кольца и фиксаторы. Общий ход поршня (stroke) — около 83,9 мм, что определяет рабочий объем цилиндра.
Технические характеристики:
Диаметр цилиндра/поршня: 63,5 мм.
Ход поршня: 83,9 мм (стандарт для CG200-A).
Материалы: Алюминий (поршень и цилиндр), чугун/сталь (кольца и палец).
Совместимость: Двигатели серии 163FML/164FML, мощностью 12–16 кВт, с воздушным охлаждением.
Рекомендации по эксплуатации: Перед установкой проверить зазоры (компрессионный — 0,03–0,05 мм, маслосъемный — 0,02–0,04 мм). Использовать масла SAE 10W-40 или аналогичные. Ресурс — 20 000–50 000 км пробега при правильном обслуживании, с обязательной обкаткой на 500–1000 км.
Эта ЦПГ предназначена для ремонта или тюнинга двигателей, где требуется замена изношенных компонентов для восстановления компрессии и мощности. Производители (например, SCORPION или аналоги) обеспечивают точную подгонку под оригинальные спецификации.
Модели техники возможного применения:
Данная ЦПГ широко применяется в мототехнике с двигателями китайского производства (Lifan, Zongshen, Keeway и т.п.), имитирующими серию Honda CG. Возможные модели:
Мотоциклы: Irbis TTR 200, Racer Panther RC200, Baltmotors Enduro 200, Zongshen ZS200, Lifan LF200, Regulmoto Athlete 200.
Квадроциклы (ATV): Stels ATV 200, Irbis ATV200, Motoland ATV200.
Скутеры и мопеды: Некоторые модификации с двигателем 200 см³, такие как Keeway Matrix 200 или аналоги.
Другая техника: Генераторы, мотоблоки или мини-тракторы с подобными двигателями, где требуется замена ЦПГ для повышения надежности.
Для точной совместимости рекомендуется проверять код двигателя (163FML) и размеры по каталогу производителя. Установка должна производиться квалифицированным механиком для избежания повреждений.
